 Côte tangentielle
Côte tangentielle
Attention : Le nombre de dents varie en fonction du nombre de dents totales de la pièce.
Sur l'exemple ci-contre la côte WK est prise sur 3 dents.
Palmer à plateaux
Palmer à plateaux
Cet instrument est utilisé pour le contrôle de la côte tangentielle.
 Pied à module
Pied à module
Il permet de contrôler l'épaisseur de la dent à une hauteur définie (saillie)
Angle de pression
Angle de pression
Le plus couramment à 20 °, il peut être à 14°30, 30°...
Nombre de filets d'une vis sans fin et inclinaison
Il est défini par le nombre d'entrée d'une vis sans fin.
|
|
|
|
Vis sans fin 1 filet |
Vis sans fin 6 filets à droite |
Filet |
Entraxe :
Entraxe
C'est la distance entre les axes de rotation de 2 pignons.
Entrée de dent
Entrée de dent
Usinage réalisé sur le début de la dent afin de faciliter l'engrènement pour les pignons baladeurs.

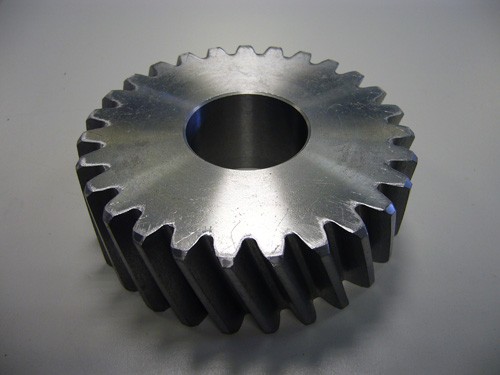

Chevrons
Chevrons
Combiné d'un pignon hélicoïdal à droite et à gauche.

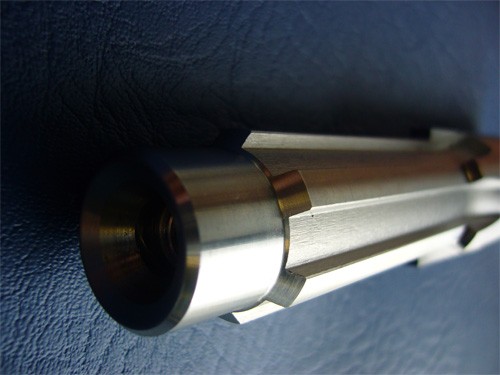

Arbres cannelés
Les cannelures peuvent être en développantes ou parallèles.
Attention : il existe plusieurs types d'ajustements (à nous préciser en cas de commande).
|
|
|
Arbre cannelé en développantes |
Arbre cannelé à flancs parallèles |
Cannelures intérieures
Comme pour les arbres cannelés nous retrouvons des cannelures en développantes ou parallèles.
|
|
|
En développantes |
Parallèles |
Quelques formules
